快恢復二極管（FRD）是一種具有開關特性好、反向恢復時間短特點的半導體二極管，主要應用于開關電源、PWM脈寬調制器、變頻器等電子電路中。
快速恢復二極管比典型二極管具有較短的反向恢復時間，所以提供更快的開關時間和更低的損耗。

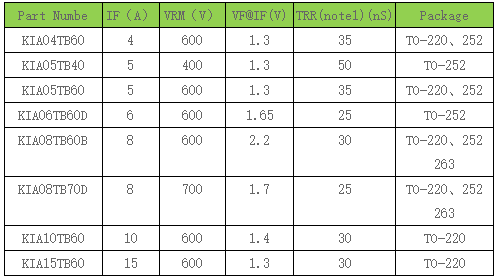

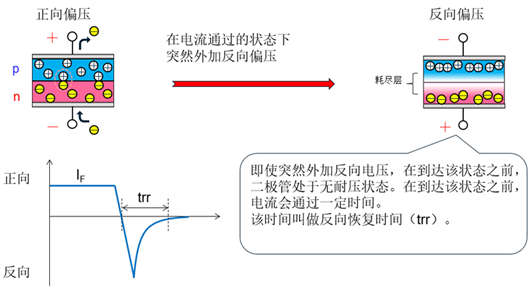

二極管的恢復特性
利用萬用表檢測正反向導通特性，結合外觀檢查排除物理損傷。
通過測量正向壓降（0.6-1.0V）和反向電阻（無窮大）驗證性能，輔以示波器觀察動態響應特性。
萬用表檢測法
1.正向導通測試
將萬用表調至二極管測試檔或Rx1k電阻檔，紅表筆接陽極，黑表筆接陰極。
正常狀態：顯示正向壓降值為0.6-1.0V（硅管）。若顯示0或接近0，表明短路；若顯示無限大（"OL”），則為開路。
2.反向電阻測試
調換表筆，紅表筆接陰極，黑表筆接陽極。
正常狀態：應顯示"OL"或高阻值（無窮大）。若顯示低阻值，則二極管反向漏電或短路。
利用萬用表能檢測快恢復、超快恢復二極管的單向導電性，以及內部有無開路、短路故障，并能測出正向導通壓降。若配以兆歐表，還能測量反向擊穿電壓。
1.單向導電性測試
設置萬用表至二極管測試檔或電阻檔（Rx1檔優先）；
正向連接：紅表筆接陽極，黑表筆接陰極，測得正向壓降值正常范圍為0.5-0.7V(硅管），顯示“0”或“OL”則為損壞；
反向連接：表筆調換后應顯示高阻值（如“OL”），若顯示低電壓或導通則說明短路。
2.反向擊穿電壓測試
配合兆歐表施加反向電壓，逐步提升至擊穿狀態，記錄擊穿電壓值是否與標稱參數一致。
