水泵mos管的應用

在水泵系統中，電機驅動控制器通常采用MCU+預驅+NMOS的組合。這種配置能夠有效地控制電機的啟動、運行和停止，確保水泵的正常工作。

電機控制：mos管在水泵電機驅動控制器中起到關鍵作用，通過控制MOSFET的開關狀態來調節電機的運行。

電源管理：mos管還參與電源管理，確保電機在不同檔位和負載條件下的穩定工作。

不同類型mos管的應用差異

N溝道MOSFET：由于其導通電阻較小，適合用于大功率應用，常用于水泵的電機驅動控制器中。

P溝道MOSFET：雖然P溝道MOSFET的導通電阻較大，但在某些特定應用中仍有其優勢，例如在高端驅動中，P溝道MOSFET可以更方便地實現高電壓控制。然而，由于其導通電阻大、價格高和替換種類少等缺點，P溝道MOSFET在水泵系統中的應用相對較少。

無刷水泵控制器電路原理

在設計電機控制器時，不能直接使用通用MCU的IO引腳驅動功率MOS，此時預驅芯片是最優選擇。

通用MCU或DSP的IO電壓通常是5V或者3.3V，IO的電流輸出能力在20MA以下，不足以直接驅動功率MOSFET。所以使用通用MCU或DSP來設計電機驅動器時，通常需要搭配外部的MOSFET驅動器，我們稱之為“預驅”。在設計汽車風機、水泵、油泵等電機驅動控制器時，使用MCU+預驅+N溝道功率MOSFET，可以適配不同功率、各種通信方式和各種驅動方式。

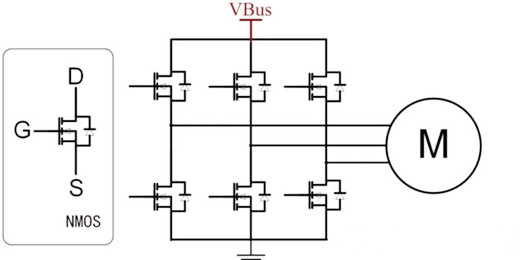

如圖，三相直流無刷電機（包括BLDC和PMSM）功率級驅動電路使用6個N溝道功率MOS構成三相全橋，分為三個連接到電源正極（VBus）的高邊MOS和三個連接到電源負極的低邊MOS?？刂破魍ㄟ^控制六個MOS的通斷，完成換相，使電機按照預期轉動。電機在運轉過程中可能會遇到堵轉而導致過流，因此MOS驅動電路需要具有保護功能，以防止燒壞控制器或電機。

對于單個NMOS來說，在開通時，需要提供瞬間大電流向MOS內的寄生電容充電，柵源電壓（VGS）達到一定閾值后，MOS才能完全開通。在MOS開通后，還需要維持合適的柵源電壓（VGS），才可以保持開通狀態。

對于低邊MOS，其源極（S）接到電源負極，柵源電壓容易滿足，驅動較簡單。

對于高邊MOS，其源極（S）接到電機相線，其電壓是不確定的，如果需要開通，需要通過自舉電路提供柵極電壓，驅動較復雜。

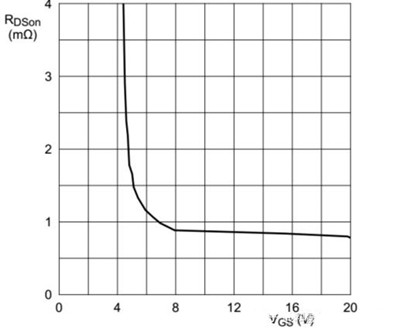

一般情況下，MOS的導通內阻都如圖所示，隨著VGS的增大而降低，但VGS大于10V之后，下降曲線變得平緩。為了達到最小的導通電阻(RDSON)，VGS的取值通常為10~15V。

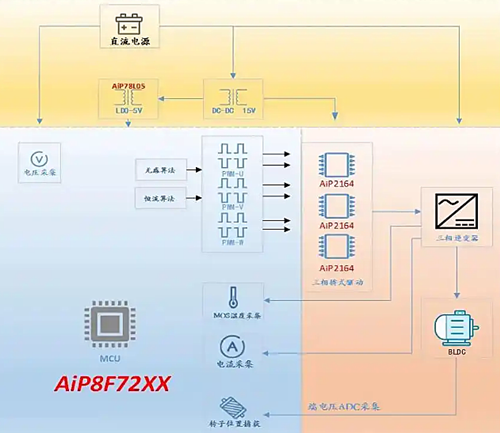

直流無刷水泵控制器方案

該控制器的工作電壓范圍為DC 30V-85V，最大功率選擇為750W或1000W。工作電壓為DC 30V-85V，最大功率750W或1000W，工作溫度范圍為-20℃-120℃?？刂破骶邆淙娴谋Ｗo機制，包括過欠壓、過溫、過流、短路、電機缺相及堵轉保護。其他特色功能包括缺水檢測和電源防反接保護。
