汽車LED透鏡mos管應用方案及選型-KIA MOS管
信息來源：本站 日期：2025-06-06
在LED汽車燈的設計中，有源紋波補償Buck電路拓?fù)淦鸬疥P(guān)鍵作用。由于電解電容在高溫下壽命大幅降低，LED照明系統的可靠性受到嚴重影響。特別是汽車前照燈受發動機散熱的影響，使LED驅動電源電路的壽命顯著縮短。

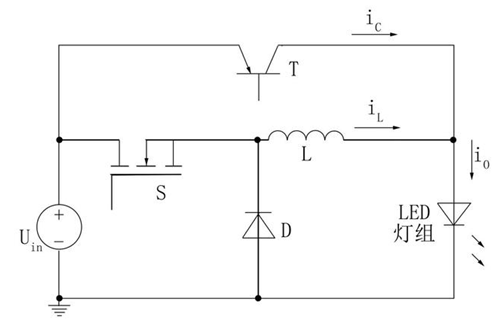

有源紋波補償Buck電路
汽車前照燈會因?yàn)槭艿桨l(fā)動機散熱的影響，明顯的反饋在LED驅動電源電路使用壽命上。由于電解電容隨工作溫度升高，壽命會大幅降低的特性。

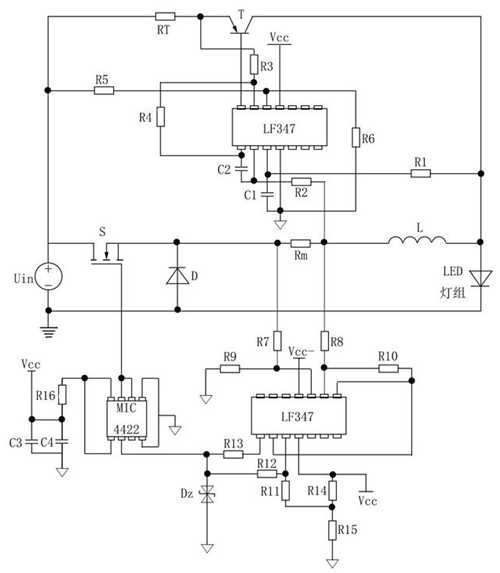

采用Buck電路作為開關電路完成高效電能轉換時，用線性電路抑制電路紋波，得到有源紋波補償Buck電路，實現可靠性高、壽命長的LED驅動。
標準供電電壓24V直流
LED型號XR-M3,額定功率30W,工作電流0.7A，
LED燈組靜態等效電阻R為6.8Ω
電感L為220uH
輔助補償電源電壓為18V
功率開關選NMOS管，
續流二極管：MBR10100肖特基二極管、
補償電路三極管：S8550
補償電路集成放大器：LF347芯片
功率驅動選擇：MIC4422
汽車LEDMOS管選型關鍵要點：
功率和電壓要求：根據LED的功率需求和工作電壓確定MOS管的額定功率和耐壓等級。確保MOS管能夠穩定工作在LED的工作電壓范圍內。
電流承受能力：LED驅動電路中需要MOS管來控制電流，因此需要選擇能夠承受所需電流的MOS管，以避免過載導致?lián)p壞。
開關速度：LED驅動需要快速開關以控制亮度和頻閃等特性，因此選型時需要考慮MOS管的開關速度（如開啟和關閉時間）以確保系統性能。
熱特性：LED驅動過程中MOS管會產生一定的熱量，需要考慮MOS管的導熱性能和最大工作溫度，以確保系統穩定性和長期可靠性。

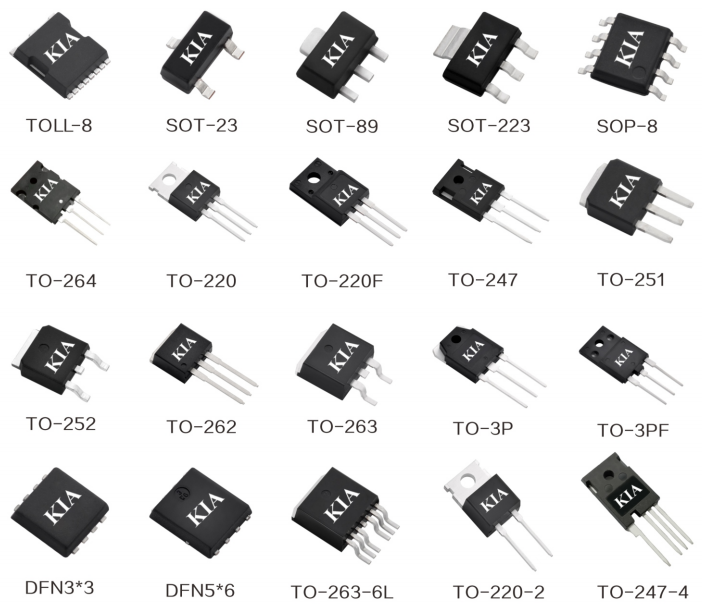

封裝類型：考慮到汽車環境的振動和溫度變化，選擇耐高溫、抗震動的封裝類型，如TO-220、DPAK等，以確保在惡劣條件下MOS管的可靠性。
