步進電機驅動器，作為一種將脈沖信號轉化為電機轉動動力的電子裝置，憑借其出色的控制能力，在精確操控步進電機的速度、步距以及步數方面發揮著關鍵作用。
工作機制：一旦控制器接收到脈沖信號，它便會以特定的頻率引發電平的變動。這一變化隨后在電路板上被精心轉換為驅動電機轉動的指令信號，進而實現對電機運動的精準把控。

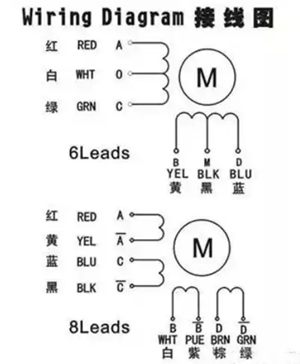

步進電機接線圖

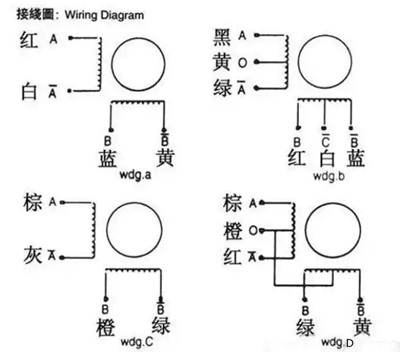

步進電機驅動器的工作流程步驟：
控制器接收脈沖信號：當控制器接收到外部輸入的脈沖信號時，會按照設定的頻率產生相應的電平變化。
脈沖信號轉換：這些電平變化經過電路板的處理，被轉換為能夠精確控制電機轉動的信號。
控制電機轉動：步進電機驅動器接收并解析這些轉換后的信號，根據信號的不同特征，如方向、步數和速度，來操控電機的相應動作。這使得步進電機能夠根據需求進行精確的運動控制。步進電機驅動器因其結構簡潔、運行可靠以及易于控制等特點，在工業自動化領域中發揮著至關重要的作用。

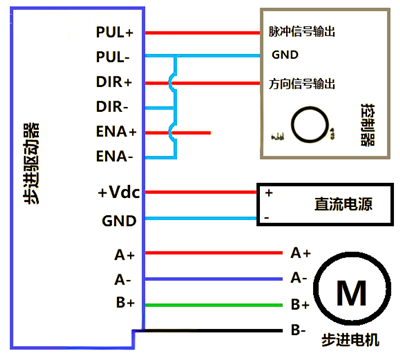

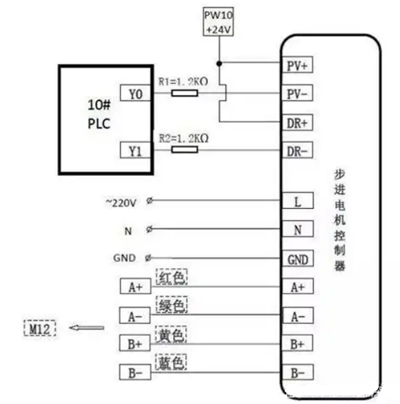

將步進電機驅動器的脈沖輸入信號和方向輸入信號的正極與表控的5V端子相連。
將脈沖輸入信號的負端與表控的Y1輸出端子相接。
將方向輸入信號的負端與表控的Y2輸出端子相連。
接下來，需要設置步進電機驅動器的細分，通?？梢栽O(shè)定在8（1600）左右，并根據實際需求進行微調。
設置步進電機的正轉，可以通過一行設置實現，其中X1作為正轉啟動開關。
對于步進電機的反轉，需要設置X2為反向啟動開關，同時Y1輸出脈沖，Y2輸出方向信號，通過兩行設置實現反轉動作。
