MOS管導通電流能否反著流？D到S，S到D方向隨意？

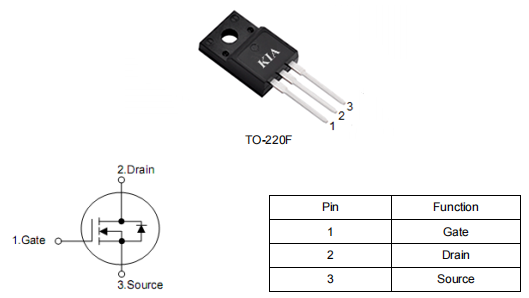

在學習MOS管的時候，一般都是從NMOS開始，電流的方向都是從D到S的。

而實際應用電路，NMOS會有電流從S到D的情況，比如下面這個NMOS管防電源反接電路（僅僅是個示意圖，實際電路需要多考慮一些因素）。

1、在電源正常接入的時候

電源正極VCC經過后級負載電路接到體二極管，那么體二極管就會導通，于是此時S極的電壓就約為0.7V左右（體二極管導通電壓）。

同時柵極G極接的是VCC，所以Vgs=Vcc-0.7V>Vgsth，NMOS管會導通。NMOS管導通之后，導通壓降基本為0，那么Vgs=Vcc，MOS管維持導通狀態。

這樣整體電源通路就是通的，電源給后級負載供上了電，后級電路正常工作。

這里有一點需要特別注意，就是此時MOS管的電流是S到D的，與往常我們經常見的D到S是反的。

2、在電源接反的時候（電源和地接反了）

柵極G接電源負極，也就是0V，S極經過負載接到了電源負極，也就是0V，所以Vgs=0V，MOS管也不導通。

與此同時， D極為Vcc，S極為0V，體二極管反向偏置，也不導通，所以無法通過NMOS管流過電流。

對于負載來說，就是電源斷開了。

接反的電源不會懟到后面的負載上面，所以后級電路就不會燒了，我們只要把前面的電源正負極接對，那么后級電路又能正常工作了，如此，便實現了防反接的功能。

需要說一點，這里的防反接并不是說電源接反了，后級電路也還能工作。而是電源接反了，后級電路不會冒煙燒壞了。

乍一看到這個電路的時候，MOS管導通時，電流能反著流？D到S，S到D無所謂嗎？

用下面這個BUCK電路來解答。

下管是NMOS管，在上管斷開，下管導通的時候，電感的電流來源于下管。

也就是說，下管NMOS的電流方向是從S到D的，也就是反著流，并且這個電流可以是很大的，因?yàn)殡姼械碾娏魇强梢员容^大的，跟負載有關。

BUCK在開關切換的時候，會存在死區時間（上管和下管都不導通的時候）。而電感的電流是不能斷的，死區時間電感的電流就是走的下管的體二極管。

又因?yàn)殡姼械碾娏魅Q于負載電流，是可以到幾安培的，所以說下管的體二極管的電流也是可以很大的。
